黄色网站快活视频免费缸的气路控制图

发布时间:2015-08-31

  黄色网站快活视频免费缸在使用的时候,首先快活视频污需要考虑到的问题是黄色网站快活视频免费缸的控制方法,很多用户在定制快活视频污黄色网站快活视频免费缸品牌的黄色网站快活视频免费缸的时候,快活视频污黄色网站快活视频免费缸厂家都为其提供了特殊的定制方案,尤其是针对一些做自动化设备的厂家,在黄色网站快活视频免费缸的控制上就更加的要求严格。

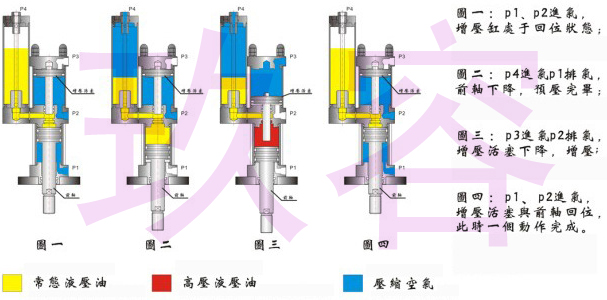

  首先,快活视频污来了解一下黄色网站快活视频免费缸动作原理,黄色网站快活视频免费缸具有三段行程(预压行程、增压行程、返回行程),如下图所示:


黄色网站快活视频免费缸的三段动作行程

  大家了解了黄色网站快活视频免费缸的动作原理之后,对黄色网站快活视频免费缸有一个新的认识,接下来快活视频污就来看看黄色网站快活视频免费缸的气路控制图:

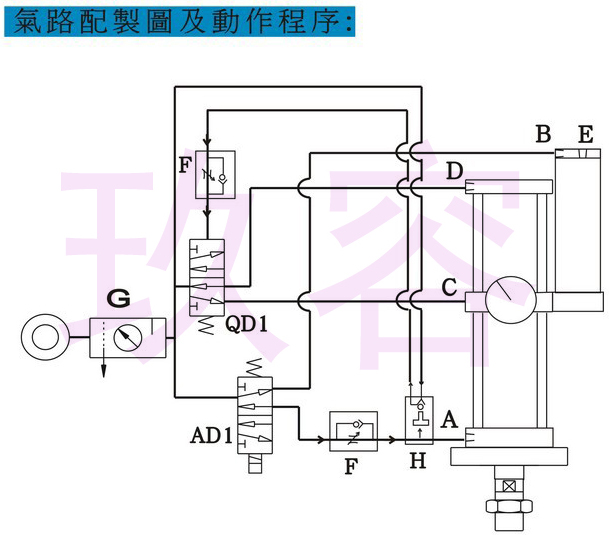

黄色网站快活视频免费缸的气路控制图

  A:增压缸气压段进气口;

  B:增压缸气压段进气口;

  C:增压缸增压段进气口;

  D:增压缸增压段进气口;

  E:液压油添加口;

  F:速率控制阀;

  H:气压转向阀;

  ADI:增压缸气缸段控制电控阀;

  QD1:增压缸增压段控制气控阀;

  G:空气处SD(三点组合)。

  在黄色网站快活视频免费缸的气路控制中,基本要基于一些辅助的气动元件来一起完成,这些元件,快活视频污黄色网站快活视频免费缸公司都有配套,相信可以完全满足用户的需求,在实际的生产过程中不仅可以和机械手装卸件相配合,并装有安全光栅等一些安全装置来保证操作的安全。
